USB TYPE C拆解以及USB3.1规范详解
来源: | 作者:hkwc97d82 | 发布时间 :2018-12-03 | 2576 次浏览: | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:
USB全称为Universal Serial Bus，翻译为通用串行总线，是连接计算机系统与外部设备的一种串口总线标准，也是一种输入输出接口的技术规范，被广泛地应用于个人电脑和移动设备等信息通讯品，并扩展至摄影器材、数字电视(机顶盒)、游戏机等其它相关领域。


  USB全称为Universal Serial Bus，翻译为通用串行总线，是连接计算机系统与外部设备的一种串口总线标准，也是一种输入输出接口的技术规范，被广泛地应用于个人电脑和移动设备等信息通讯品，并扩展至摄影器材、数字电视(机顶盒)、游戏机等其它相关领域。

随着IT行业不断进步，USB历经以下几个阶段：

         USB1.0：1.5Mbps(192KB/s)低速(Low-Speed)500mA，1996年1月;

         USB1.1：12Mbps(1.5MB/s)全速(Full-Speed)500mA，1998年9月;

         USB2.0：480Mbps(60MB/s)高速(High-Speed)500mA，2000年4月;

         USB3.0：5Gbps(640MB/s)超速(Super-Speed)900mA，2008年11月;

         USB3.1：10Gbps(1.25GB/s)超速加(SuperSpeed+)5A，2013年12月。

最新一代的USB 3.1 Gen2，传输速度为10Gbit/s，三段式电压5V/12V/20V，最大供电100W ，而伴随USB3.1而来的C型USB接口：USB Type C大有一统消费电子接口的趋势，近期已占领各大品牌旗舰手机接口榜首。

一、USB Type C外观及引脚定义

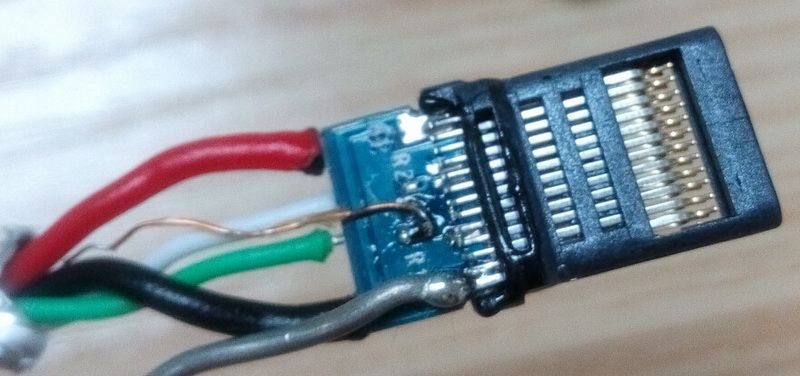

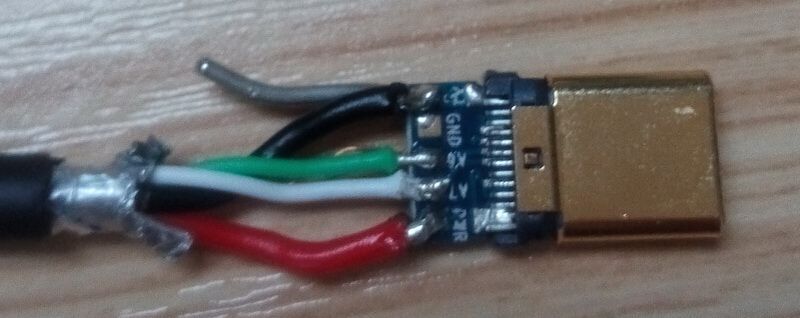

        USB Type C接口以其纤薄、正反可插拔等诸多优势，得到了广泛运用，我们先看看USB Type C接头拆解图。

从上图拆解可见，USB Type C接口上下各有12个引脚，其引脚排列如下图：

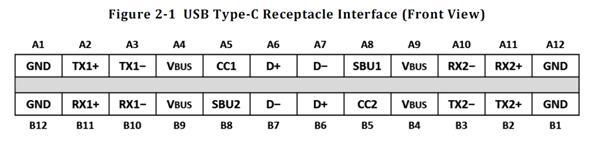

Type C母头引脚排列图

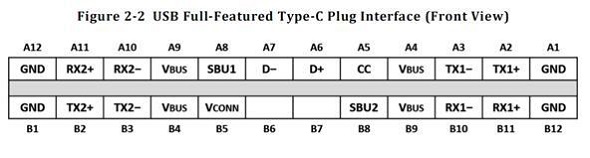

                     Type C公头引脚排列图

二、USB Type C三种工作模式
1：DRP。主HOST/DEVICE可自由转换，类似电脑或MacBook。

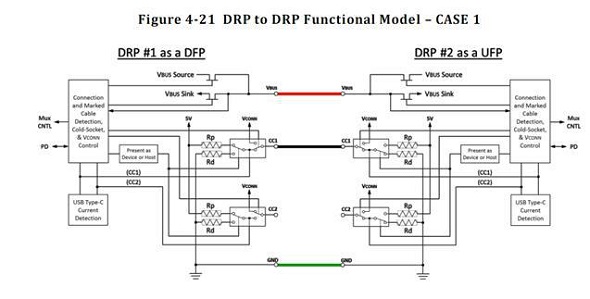

　  USB Type C DRP工作模式示意图

2：DFP。下行端，主HOST端(上拉电阻)。

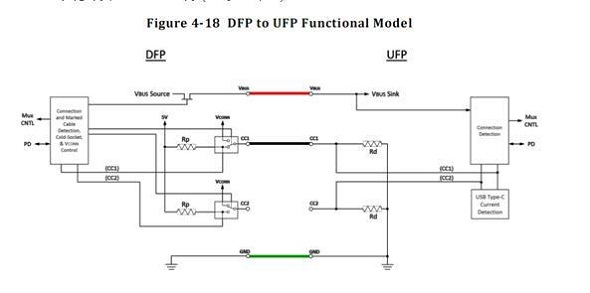

USB Type C DFP工作模式示意图

3：UFP。上行端，DEVICE端(下拉电阻)。

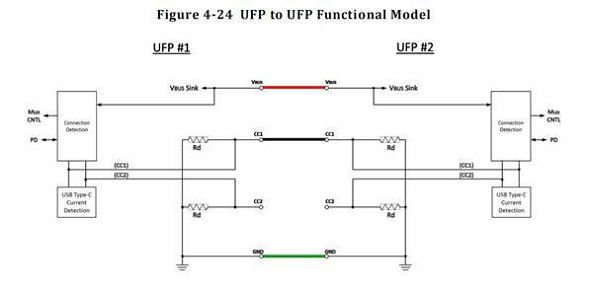

　USB Type C UFP工作模式示意图

三、USB Type C技术要求
 USB Type C的快速传输对线材也有要求，21芯无氧铜传输导体保证了大电流的传输。 下图为USB3.1规范的绿联Type C数据线展示图，其内部线芯共有21芯，比USB2.0多了16条线芯，从而满足了USB3.1的的高速传输标准以及100W输出功率。

四、USB Type C产品现状
 目前使用Type C接口的电子产品主要有手机、平板、笔记本电脑以及延伸出的数据线、充电头、移动电源等数码配件，大多产品传输速度还停留在USB2.0和USB3.0。具备SCP超级快充功能的华为Mate20系列，搭载专属Type C充电器的Type C数据线，可通过5A电流，功率可达40W，但是离USB 3.1 Gen2最高100W的输出功率还差距很大，这方面需要科技的进步和业界的共同努力。

最后关于文章罗列的几个关键参数说明：USB3.1：USB3.1规范分为USB3.1 Gen1与USB3.1 Gen2，目前苹果主流MacBook属于USB3.1 Gen1，其带宽为5Gbps;只有USB3.1 Gen2规范的带宽才能达到10Gbps;

HOST端：USB HOST端即为USB主设备，可以从连接到HOST端的设备读取数据。
