“重金”打造的网络布线系统,千万别被“它”毁了!
来源:山泽基业科技 | 作者:山泽基业科技 | 发布时间: 2019-11-07 | 194 次浏览 | 分享到:
为了保障装修的美观性,网线的布置需要通过预埋来完成,不能轻易更换,一般要使用10年或20年;这也是为什么......

在错综复杂的网络布线系统中,网线是主角,为了应对未来网速的不断提升,从而不惜超预算来匹配更优质的网线。这样做还有一个原因是:为了保障装修的美观性,网线的布置需要通过预埋来完成,不能轻易更换,一般要使用10年或20年;这也是为什么在千兆网络还没全面普及的情况下,很多人选择六类千兆网线布线的主要原因。

图为山泽六类千兆网线

综合布线时一般使用的是不带水晶头的网线,这样我们布线时会更加方便,从而我们需要面临的第一个问题就是水晶头的选择和制作,小小的水晶头是整个网络信号传输过程中的重要节点,通过它将网线中的数据传输到系统中的各个部件上;但是很多人最容易忽略这个小物件,即使我们使用的是七类网线布置网络系统,使用了劣质、类型不匹配的水晶头,或水晶头制作不规范,这些都会导致网速大打折扣。

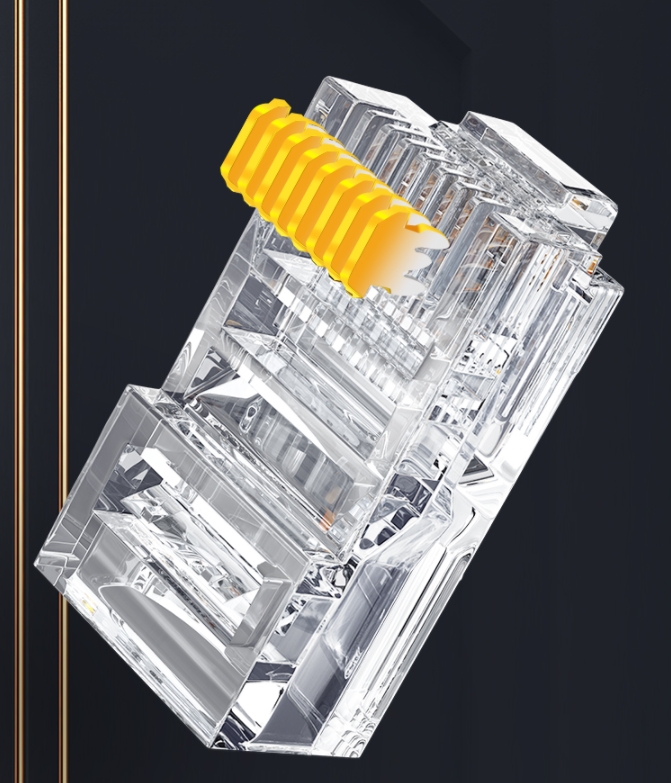

图为山泽超五类非屏蔽水晶头

1、水晶头的原理

水晶头有8个金属三叉芯片,是水晶头中唯一的金属部件,通过芯片来传递网络信号。通过网线钳外力施压给水晶头芯片,芯片另一端被压入网线线芯,直到插入线芯,并与铜丝接触。如果芯片没有接触到铜丝,只是插入到线芯外被里,网线肯定不能正常使用;如果芯片穿过了线芯的铜丝过多,会造成水晶头与网口接触不良,甚至损坏水晶头。

图示为山泽水晶头与线芯接触点的放大图

2、水晶头的选择

我们知道网线分为超五类、六类、七类等类别,根据不同的网线需要匹配不同的水晶头,网线和水晶头的类型是相互对应的,如:超五类对应超五类水晶头;不同类型的水晶头内部结构是不同的,主要原因是随着网线的升级,对应类型的线芯也会越来粗。

如果我们选择的是屏蔽网线,就需要选择屏蔽水晶头,这种水晶头的统一特点是均有金属外壳包裹,需要注意的是只有网线中的地线与屏蔽水晶头的金属外壳接触,才能达到屏蔽效果。

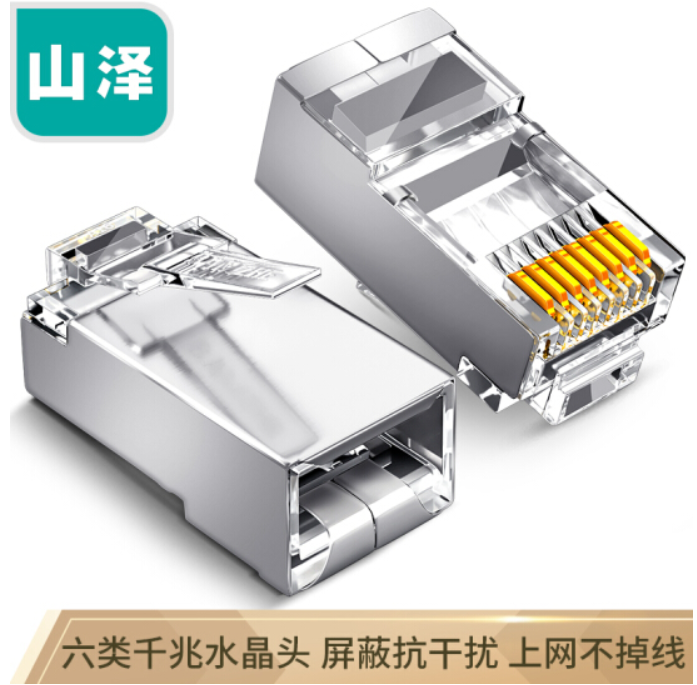

图为山泽六类千兆屏蔽水晶头

除了注意水晶头的类别外,对于水晶头本身工艺而言,首要关注的是芯片,三叉结构芯片,让触点与铜芯接触更加充分,高速传输更加稳定。芯片要使用加厚镀金工艺,耐拔插传导性强,这样保证使用的持久性。

生活中难免插拔网线,所以按压的弹片耐弯折能力就很重要,山泽水晶头可以达到180°弯折,并且不易断裂,经久耐用。

3、水晶头制作

①准备一把多功能网线钳,用网线钳将网线胶皮剪掉长约2cm的长度,露出8条不同颜色的线芯。

图为山泽多功能网线钳

②将它们按照这样顺序(T568B,为常用接法)进行排列:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,再用网线钳剪齐。

③水晶头芯片朝上,面对芯片的方向,把8根线芯整齐地插进水晶头里,注意要用力。

④把带网线的水晶头放入网线钳的压线槽内,紧紧用力压接即可。

用同样的方法制作另一端水晶头,完成整根网线两端水晶头的制作。最后我们可以通过网络测试仪,测试网线接通情况,它可以测试每根线芯是否接通;如果对应的数字从1到8依次亮起(G是地线),证明网线是接通的。

图为山泽网络测试仪

以上就是在网络布线过程中,关于水晶头相关的注意事项。
